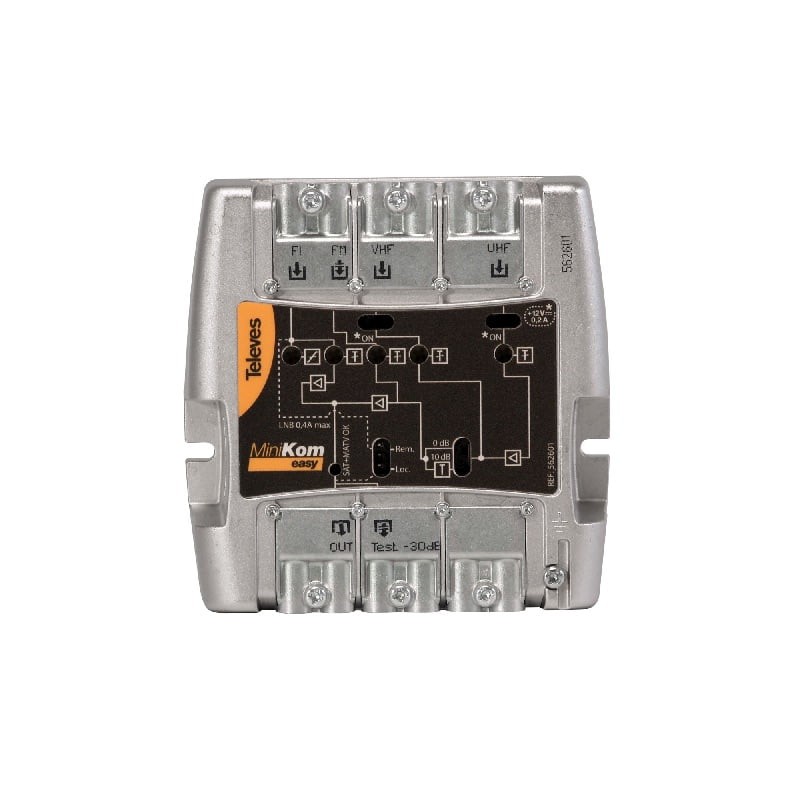

5626 CENTRAL TELEVES MINIKOM

Codigo PRS: 5626

- Central amplificadora configurable de cabecera para sistemas SMATV con amplificacion separada que garantiza la ausencia de intermodulacion entre entradas.

- Consta de 4 entradas: FM-VHF-UHF-FI, las de VHF y UHF tienen los dos margenes de ganancia seleccionables mientras que la entrada de FM tiene una unica etapa amplificadora. En la etapa de FI incorpora un switch para la seleccion de la alimentacion del LNB en modo local (a traves de la propia fuente) o remoto (mediante un STB externo).

- Incorpora filtrado anti LTE700 y un led indicador de senal en la salida para la deteccion inmediata de fallos en la red.

- Tamano muy compacto (103x103x 50mm)

- LEDs indicadores de la existencia de senal en salida y alimentacion

- Ganancia configurable mediante un switch (alta/baja) y alto nivel de salida

- Dos etapas de amplificacion para las bandas de TV

- Fuente de alimentacion conmutada que garantiza el bajo consumo

- Sistema de conexion EasyF

- Chasis de alto blindaje, fabricado en Zamak

- Salida de test (-30dB)

- Caratula frontal intuitiva, con ajustes y diagrama de bloques

- Switch de seleccion de la alimentacion de LNB: local o remota

- Switch ON/OFF de paso de DC por las entradas VHF y UHF, para alimentacion de preamplificadores o sistemas BOSS

- Atornillable en pared

Especificaciones Tecnicas:

- Margen de frecuencia: FM (88 ... 108 MHz) // VHF (174 ... 400 MHz) // UHF (470 ...694 MHz) // FI (950 ... 2150MHz)
- Ganancia: 15 dB // 34 dB // 36 dB // 42 dB
- Nivel de salida DIN45004B: 123 dBuV
- Figura de ruido: 6 dB // 5 dB // 7 dB // 11 dB.
- Alimentacion de entradas: -- // 12 Vdc // 12 Vdc // --
- Corriente maxima de entradas: 200 mA
- Alimentacion: 220-230Vac
- Consumo potencia max.: 4.6 W, 55mA en OFF // 10.5W, 110mA en ON
- Temperatura de funcionamiento: -5oC ... 45oC
- Indice de proteccion: 20
