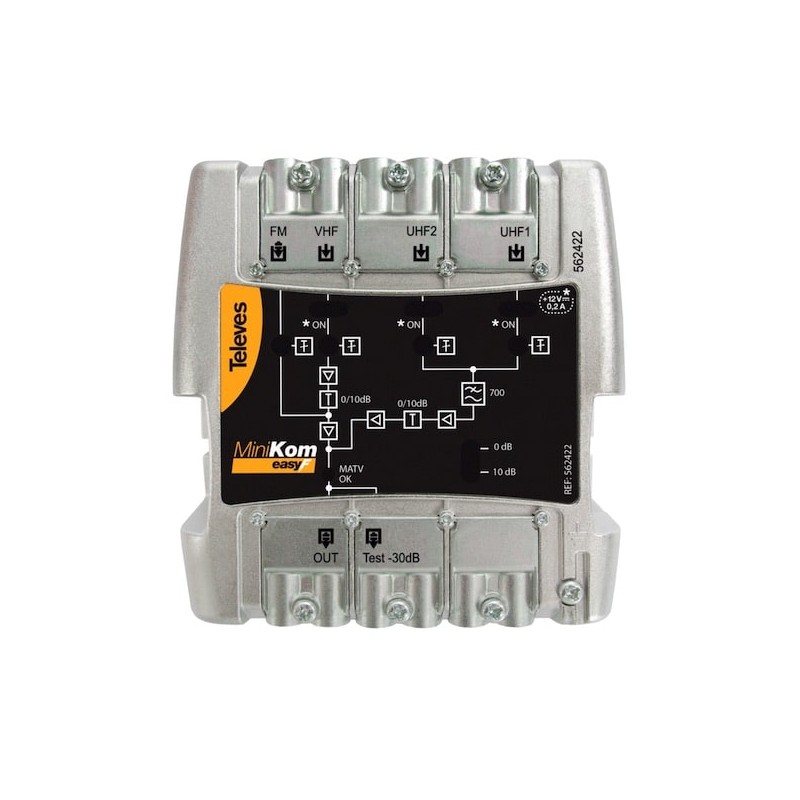

5624 CENTRAL AMPLIFICADORA

Codigo PRS: 5624

- Central amplificadora configurable de cabecera para sistemas MATV con amplificacion separada que garantiza la ausencia de intermodulacion entre entradas.

- Consta de 4 entradas: FM-VHF-UHF-UHF, las de VHF y UHF tienen los dos margenes de ganancia seleccionables mientras que la entrada de FM tiene una unica etapa amplificadora.

- Incorpora filtrado anti LTE700, y un led indicador de senal en la salida para la deteccion inmediata de fallos en la red.

- Tamano muy compacto (103x103x 50mm)

- LEDs indicadores de la existencia de senal en salida y alimentacion

- Ganancia configurable mediante un switch (alta/baja) y alto nivel de salida

- Dos etapas de amplificacion para las bandas de TV

- Fuente de alimentacion conmutada que garantiza el bajo consumo

- Sistema de conexion EasyF

- Chasis de alto blindaje, fabricado en Zamak

- Salida de test (-30dB)

- Caratula frontal intuitiva, con ajustes y diagrama de bloques

- Switch ON/OFF de paso de DC por las entradas VHF y UHF, para alimentacion de preamplificadores o sistemas BOSS

- Atornillable en pared

Especificaciones Tecnicas:

- Margen de frecuencia: 470 ... 694 MHz. // 174 ... 400 MHz // 88 ...108 MHz (U1-U2) (VHF) (FM)
- Ganancia: 36 dB // 34 dB // 15 dB
- Nivel de salida DIN45004B: 123 dBuV
- Figura de ruido: 10 dB // 5 dB // 6 dB.
- Alimentacion de entradas: 12 Vdc // 12 Vdc // --
- Corriente maxima de entradas: 200 mA
- Alimentacion: 220-230Vac
- Consumo potencia max.: 4.6 W, 55mA en OFF // 10.5W, 110mA en ON
- Temperatura de funcionamiento: -5oC ... 45oC
- Indice de proteccion: 20
